LED凈化燈開關電源的幾種常見保護電路設計
2017-09-27 09:18:33 admin
一款好的LED凈化燈開關電源除了需要穩定、高效、可靠外，電路的各種保護措施也必須精心設計，避免在復雜環境條件下能夠迅速的對開關電源電路和負載進行有效保護，本文介紹LED開關電源的幾種常見保護電路。
1、過電流保護電路

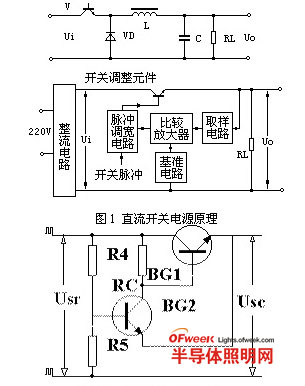

在直流LED凈化燈開關電源電路中，為了保護調整管在電路短路、電流增大時不被燒毀。其基本方法是，當輸出電流超過某一值時，調整管處于反向偏置狀態，從而截止，自動切斷電路電流。如圖1所示，過電流保護電路由三極管BG2 和分壓電阻R4、R5組成。電路正常工作時，通過R4與R5的壓作用，使得BG2 的基極電位比發射極電位高，發射結承受反向電壓。于是BG2 處于截止狀態（相當于開路），對穩壓電路沒有影響。當電路短路時，輸出電壓為零，BG2 的發射極相當于接地，則BG2 處于飽和導通狀態（相當于短路），從而使調整管BG1 基極和發射極近于短路，而處于截止狀態，切斷電路電流，從而達到保護目的。
LED凈化燈開關電源輸入過電流保護電路
圖1：LED開關電源輸入過電流保護電路
