中國的國家推薦性標準GB/T24825-2009"LED模塊用直流或交流電子控制裝置性能要求"中規定:達到能效1級的隔離輸出式LED模塊控制裝置,電源效率應不小于88%(P>25 W );電源產品電磁干擾(EMI)性能應符合國家強制性標準GB17625.1-2003/IEC61000-3-2:2001"電磁兼容限值諧波電流發射限值"和GB17743-2007"電氣照明和類似設備的無線電騷擾特性的限值和測量方法"的相關要求。美國能源之星照明燈具規范(ENERGY STAR? Program RequirementsProduct Specification for Luminaires)中規定:商用照明燈具功率因數必須大于0.9.
LED凈化燈光源與其它光源的主要區別在于LED凈化燈光源需要一個驅動電源,驅動電源的性能直接關系到LED光源的性能。在全球提倡"節能減排"和"綠色電子"的大背景下,如何設計一種高功率因數、低諧波電流的高效LED驅動電源是當今廣泛關注的熱點問題。本文提出一種采用功率因數校正(PFC)電路,臨界模式(boundary mode)的AC/DC單級反激式的電源供應器拓撲,通過正確設定相關參數,可在兼顧電源品質與成本的情況下,有效提高能效、避免建筑物內高次諧波電流造成的電源環境污染。
1 單級AC/DC拓撲結構及原理

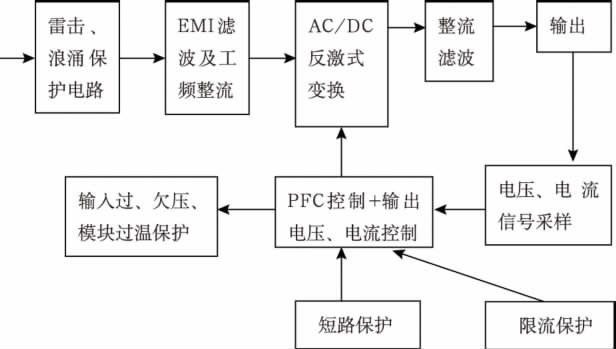

AC/DC反激式變換器,是采用臨界電流模式控制的Flyback變換電路,系統原理框圖如圖1.工作原理:開關管MOS驅動著反激式儲能隔離變壓器T,MOS導通時變壓器T儲能,關斷時變壓器T次級繞組通過續流二極管釋放能量。控制MOS的導通、關斷時間規律,可實現輸入電流波形和輸出直流電壓或電流的穩定控制,以保障輸入電流的正弦規律化和輸出直流特性的穩定性。
圖1 AC/DC反激式變換器原理圖

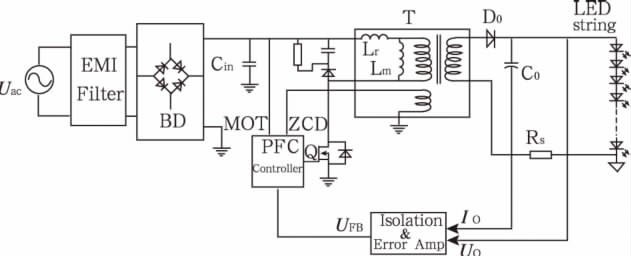

電路拓撲如圖2所示。
圖2 電路拓撲圖
圖2中:Lm為變壓器初級勵磁電感,Lr為漏電感,初級電感LP=Lm+Lr,次級電感為LS。
1.1 SPWM 調制原理

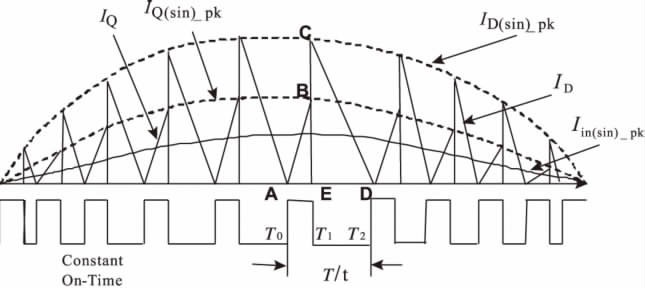

如圖2所示,市電經全波整流,按市電半個周期波形圖分析,則正弦調制原理分析如圖3:IQ為MOS管在某一時刻的導通電流,IQ(sin)_PK是MOS的峰值電流,ID為次級二極管在MOS管關閉時刻的續流,ID(sin)_PK是二極管的峰值電流。
圖3 SPWM 調制圖
在調制波形示意圖里,采用電感電流回零后允許導通下一個驅動脈沖工作方式,以保障每個開關周期里T =TON+TOFF 。
如調制圖3,設市電輸入正弦波電壓:
Uin(t)=Uin_pksinωt
把市電輸入電壓離散化,則設第N 個點時,圖中△ABE所示,MOS導通,電壓與電感勵磁電流的關系如下:
若N 足夠大時,則電流、電壓等效為連續:
由上式可知:
假設導通時間為常數:TON_N = 常數(const),則上述MOS導通電流各點峰值IQ(sin)_pk組成的包絡就形成了正弦規律。
次級二極管瞬時峰值電流為ID(t),根據勵磁電流引起的磁通不能突變原則可知:ID(t)=n IQ(t)=nIQ(sin)_pksinωt,且等式LP =n2 LS成立,其中參數n為變壓器的初、次級匝數比。
根據變壓器伏秒平衡原則,在繞組次級伏秒規則如下:
式中,Uo是輸出直流電壓,UF是整流二極管正向導通壓降。
且根據:T =TON+TOFF
設在第N 點對IQ(sin)_pk_N積分可得到其平均值,在圖3中三角形△CED中:
則市電輸入電流:
由上幾個等式可得到:
設:UR =n (Uo+UF)并定義:UR為反射電壓。
又設定電壓反射比為:
則可得輸入電流的表達式:
由輸入電流表達式可見:在開關管按恒定導通時,輸入電流也不是純凈正弦波,失真度THDI與Rvr密切相關,即THDI取決于輸出直流電壓和初次極匝數比n(這里n=N1/N2 )等。

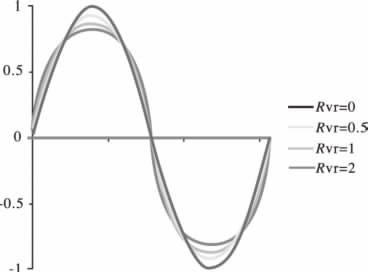

根據上述表達式把輸入電流正弦波特性與Rvr關系式仿真繪圖,如圖4所示。由仿真輸出圖可知:Rvr數值越小時,輸入電流就越正弦,失真度就越小;反之則正弦特性越差。
圖4 正弦電流仿真圖
